电力/电信铁塔在线状态监测系统

型号:TMS530
应用领域:

在线咨询
技术参数


本监测系统通过安装倾斜、振动、应变、风速风向等无线传感器节点,对电信铁塔及定向天线实现长期状态监测,省去人工巡检带来的人力物力耗费,及时有效掌握塔体及塔上设备的状态信息,尽早发现结构面临的危险状况,对电信塔及设备结构运营期的结构监控及安全使用状态进行有效监控和评估。通过收集长期的状态数据,为电信塔养护维修提供科学依据,辅助管理者制定高效、及时、经济的管养措施,最大限度延长塔体的使用年限。提高运营期塔体的信息化、数字化管养水平,避免塔体倒塌天线位移等事故发生,防患于未然。

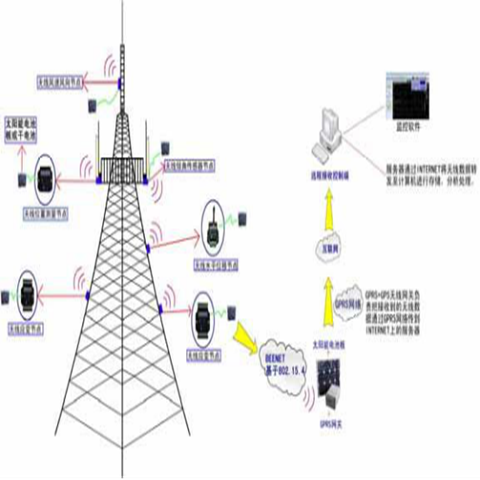

如图所示,监测系统由无线传感器网络节点,GPRS 网关,中心监控计算机,监测控制软件信号分析软件组成,无线传感器节点对基站塔的倾斜,水平位移,变形,风速风向以及定向天线的位置移动进行测量,通过短距离无线网络汇集到 GPRS 网关,借助中国移动的 GSM 网络,送入互联网,在中心监控计算机上进行统计、显示、存储及分析。

中心监测控制软件

监测软件用来管理任意多台电信塔,为每个电信塔建立运行状态数据库,长期对状态数据进行采集存储,得到结构的长期运行状态变化趋势。

监测管理
显示存储:对监测数据使用曲线,数值,巴图等方式实时显示,并保存原始数据;
历史记录查询:对存储的数据进行查询;
塔管理:对各个部门的各个塔进行数据库管理,记录结构的重要参数;
参数设置:通过远程无线通讯为每台塔的关键部位设立若干测点,为每个测点设置检测的参数;
报警参数:自定义监测报警条件,三级报警方式:正常、警告和危险;
时域检测参数:多种监测参数类型可选,包括最大峰值、平均值、平均幅值、有效值等;
频域检测参数:自动进行频谱计算,并可自由划分若干个频带进行峰值监测或有效值监测;
故障记录:对每次异常事件进行数据库管理,可记录事件的时域特征数据和频域特征数据,以及维修对策和验证结果等信息,对故障进行长期记录、保存和验证,为日后的结构状态评价提供充分的依据;
趋势分析:自动根据长期巡检结果,进行塔上各测点的运行状态变化趋势分析。

信号分析和后处理
时域分析:调出和显示时域波形,波形滚动浏览,自动搜索极值,统计各种时域指标;
频谱分析:对振动信号进行频谱分析,计算结构各阶谐振频率;
模态分析:得出结构谐振频率,前三阶弯曲,扭转振型等模态参数(工作模态)。

系统特点
便捷:无需布线、安装方便、抗干扰能力强;
免维护:超低功耗突破,分钟间隔采集一次,可使用干电池工作 3 年(节点内部设计有太阳能管理电路,直接接入太阳能板即可长期不间断采集);
灵活智能:可远程设置多种采集方式,避免错过偶然的突发事件;
可靠稳定:多年的检测市场应用积累,满足各种不同工作环境下的使用要求;
高性价比:通过GPRS及互联网实现真正的全球远程监控,足不出户,省去了周期现场巡检的麻烦。
